⚡ PROCEDIMENTO PARA DESENERGIZAR E ENERGIZAR UMA SUBESTAÇÃO
1️⃣ CONDIÇÕES GERAIS
-
Somente profissionais habilitados, qualificados e autorizados (NR-10).
-
Ordem de Serviço (OS) e Análise Preliminar de Risco (APR) emitidas e aprovadas.
-
Comunicação prévia com concessionária / CCO, quando aplicável.
-
Uso obrigatório de EPI/EPC compatíveis com BT e MT.
-
Área isolada e sinalizada.
🔴 PROCEDIMENTO DE DESENERGIZAÇÃO (ABERTURA)
🔹 ORDEM CORRETA DE MANOBRA
Sempre do lado da CARGA para a FONTE
ETAPA 1 – DESENERGIZAÇÃO EM BAIXA TENSÃO (BT)
-
Abrir disjuntores dos circuitos de saída (cargas).
-
Abrir o disjuntor geral de BT do transformador.
-
Confirmar ausência de tensão em BT.
📌 Objetivo: retirar carga do transformador antes da MT.
ETAPA 2 – DESENERGIZAÇÃO EM MÉDIA TENSÃO (MT)
-
Abrir a chave de derivação da subestação.
-
Confirmar abertura (visual e mecânica).
-
Abrir a chave do tronco/alimentador, se a manobra exigir.
-
Aplicar bloqueio e etiquetagem (LOTO).
-
Testar ausência de tensão em MT.
-
Instalar aterramento temporário, quando aplicável.
✅ SUBESTAÇÃO CONSIDERADA DESENERGIZADA QUANDO:
-
BT sem tensão
-
MT sem tensão
-
Chaves abertas, bloqueadas e aterradas
-
Liberação formal para trabalho
🟢 PROCEDIMENTO DE ENERGIZAÇÃO (FECHAMENTO)
🔹 ORDEM CORRETA DE MANOBRA
Sempre da FONTE para a CARGA
ETAPA 1 – PREPARAÇÃO
-
Conferir término dos serviços.
-
Retirar ferramentas, materiais e aterramentos temporários.
-
Garantir pessoas fora da zona de risco.
-
Retirar bloqueios e etiquetas, conforme autorização.
-
Conferir nível de óleo, conexões, proteções e integridade geral.
ETAPA 2 – ENERGIZAÇÃO EM MÉDIA TENSÃO (MT)
-
Fechar a chave do tronco/alimentador.
-
Confirmar estabilidade da rede.
-
Fechar a chave de derivação da subestação (manobra firme e decisiva).
ETAPA 3 – ENERGIZAÇÃO EM BAIXA TENSÃO (BT)
-
Fechar o disjuntor geral de BT do transformador.
-
Fechar os disjuntores dos circuitos de saída, um a um.
-
Monitorar corrente, tensão, ruídos e aquecimento.
✅ SUBESTAÇÃO CONSIDERADA ENERGIZADA QUANDO:
-
MT energizada e estável
-
BT energizada normalmente
-
Sem alarmes, ruídos ou aquecimento anormal
-
Registro da manobra efetuado
⚠️ REGRAS DE OURO
-
Desenergizar: carga → fonte
-
Energizar: fonte → carga
-
Nunca fechar derivação com tronco aberto
-
Nunca operar sem EPI ou autorização
-
Em MT, manobra sempre rápida, firme e decisiva
📘 NORMAS E REFERÊNCIAS
-
NR-10 – Segurança em instalações elétricas
-
NR-12 – Segurança em máquinas e equipamentos
-
ABNT NBR 14039 – Instalações elétricas de MT
-
Procedimentos Neoenergia / Coelba

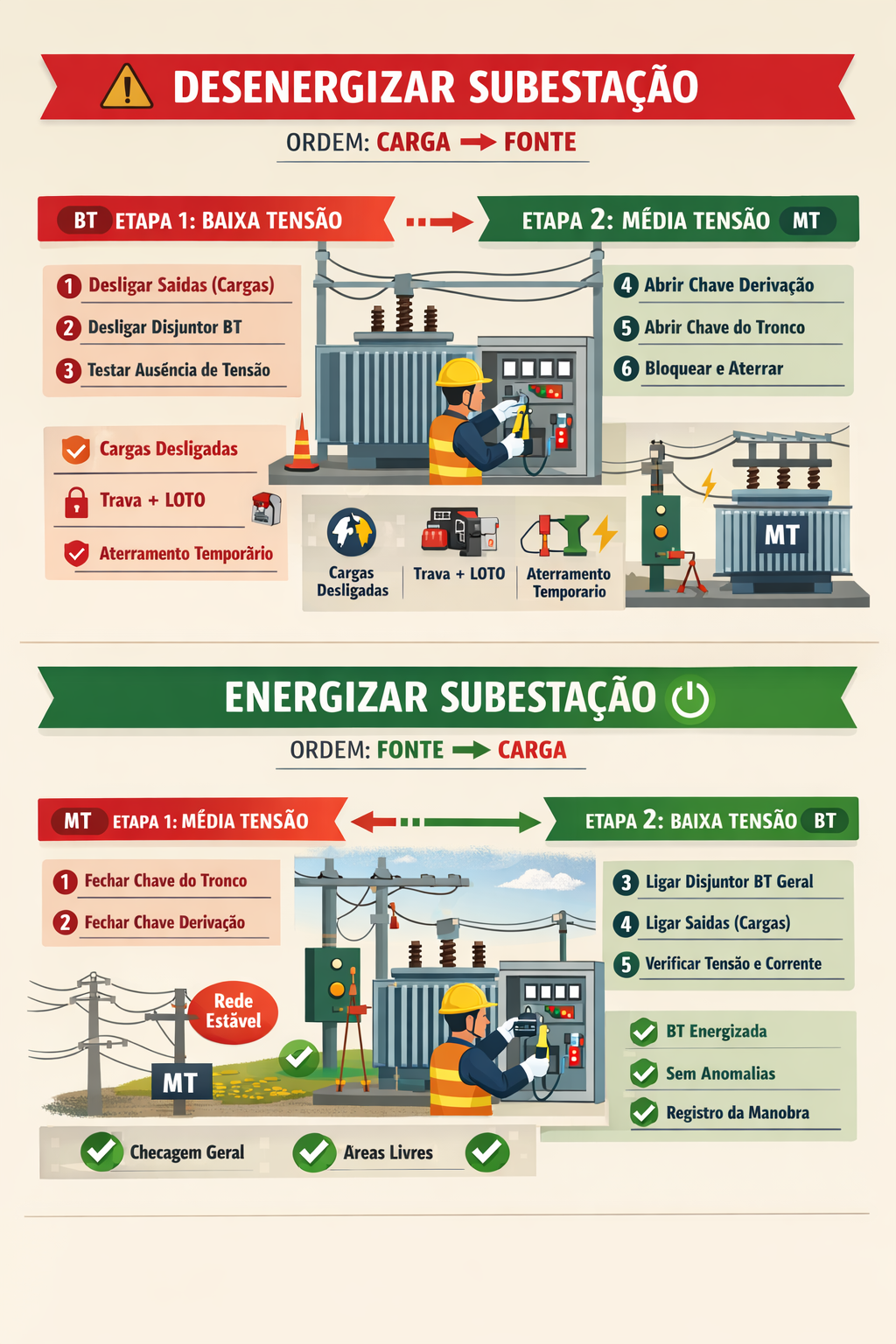

🧠 RESUMO PARA PLACA / CHECKLIST
DESENERGIZAR:
➡️ BT cargas → BT geral → MT derivação → MT tronco
ENERGIZAR:
➡️ MT tronco → MT derivação → BT geral → BT cargas
